OTH-394 Советские истребители Великой Отечественной войны МиГ-3, ЛаГГ-3, Ла-5 (Авторы - В.Воронин, П.Колесников, М., Издательство ДОСААФ СССР, 1986. 65 стр., большой формат, фотографии, цветные рисунки, чертежи. Художник - М.Петровский)
Редкая книга 1986 г. издания
Отличные чертежи и деталировка
Вводная часть
Дорогой читатель!
Вы раскрыли не обычный, а, можно сказать, уникальный альбом, который поможет вам с достаточной точностью воспроизвести модели-копии известных советских истребителей Великой Отечественной войны. О ценности собранных в альбоме материалов свидетельствует тот факт, что практически не сохранилось ни одного экземпляра представленных здесь самолетов. Утрачены и их рабочие чертежи. В результате многолетнего труда инженеру из г. Иванова Владимиру Воронину удалось воссоздать по архивным данным и выполнить часть технической документации истребителей МиГ-3, ЛаГГ-3 и Ла-5. Вместе с журналистом Павлом Колесниковым, художником Михаилом Петровским они и подготовили этот альбом. Желаем вам больших творческих успехов, авиамоделисты!
В альбоме рассказано о создании советских истребителей МиГ-3, ЛаГГ-3 и Ла-5, приводятся техническое описание и чертежи названных типов самолетов, которые могут быть использованы для постройки кордовых и радиоуправляемых моделей-копий. На моделях можно производить выпуск и уборку шасси, выполнение всех зачетных фигур высшего пилотажа «Конвейер», регулировку двигателя в полете, изменение шага винта, сброс бомб, работу тормозов и посадочных щитков. Для спортсменов – авиамоделистов-копиистов и всех интересующихся историей авиации.
Чертежи на страницах книги

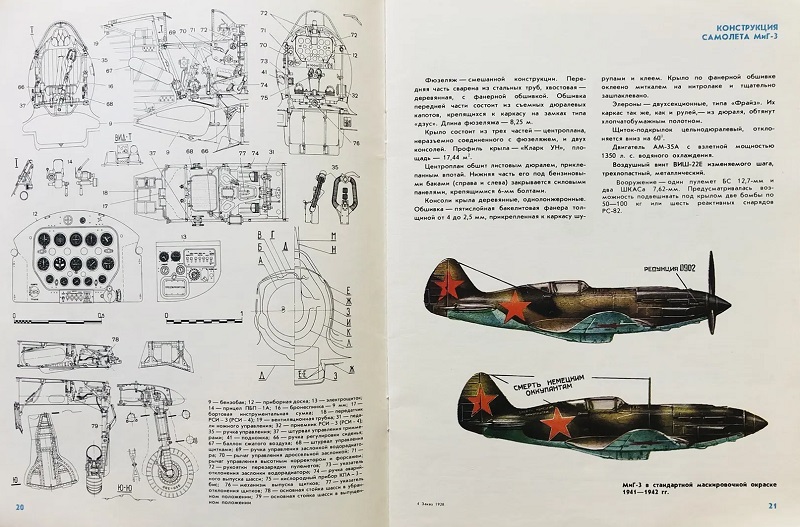

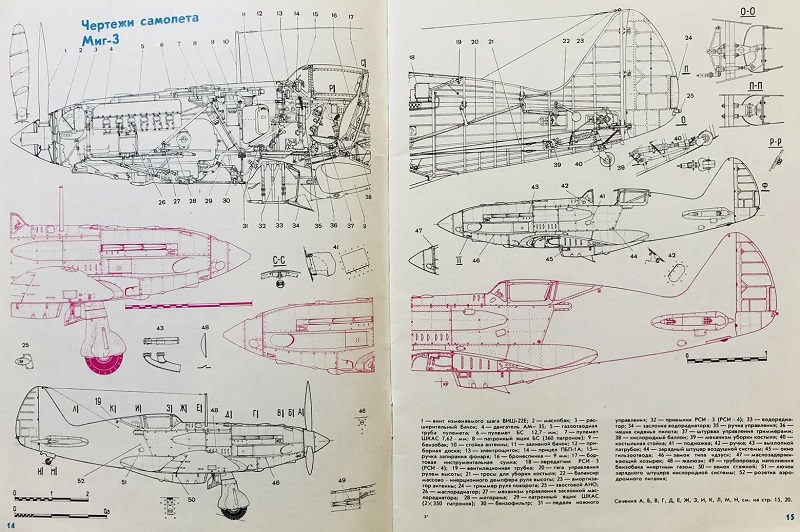

Стр.14-20 МиГ-3. Масштаб 1/50. Деталировка 1/25. Компоновочная схема, кабина, приборная доска, шасси.

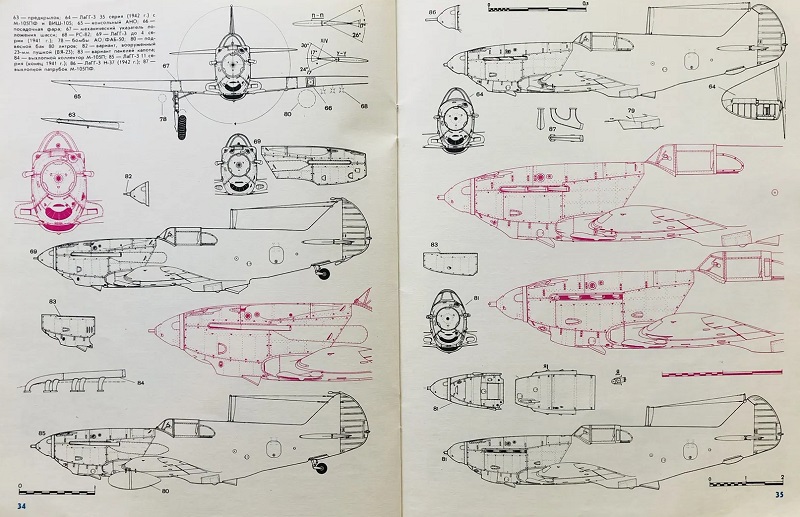

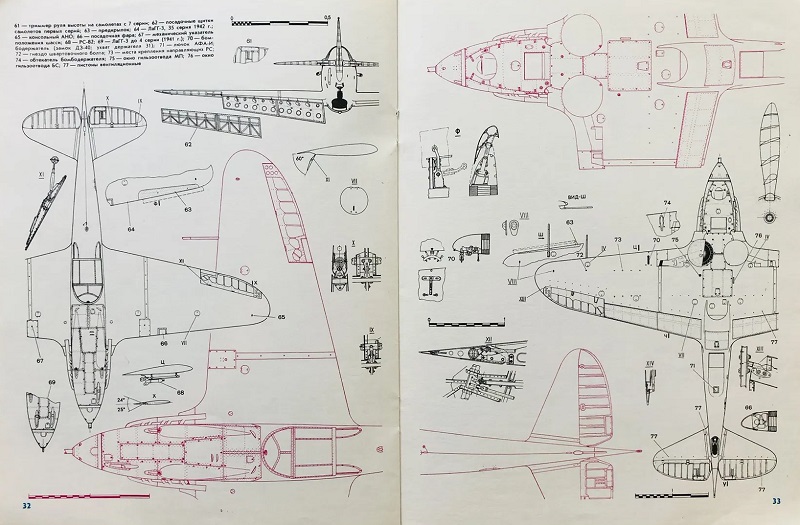

Стр.30-36 ЛаГГ-3. Масштаб 1/50. Деталировка 1/25. Компоновочная схема, кабина, приборная доска, шасси.

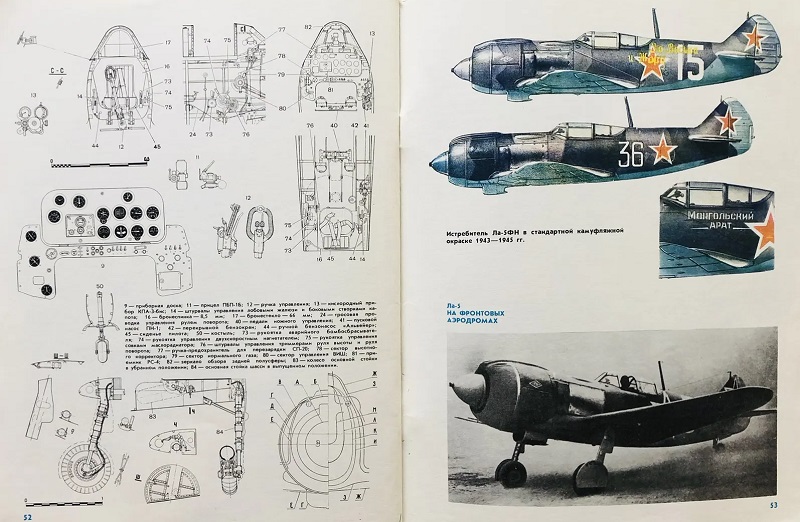

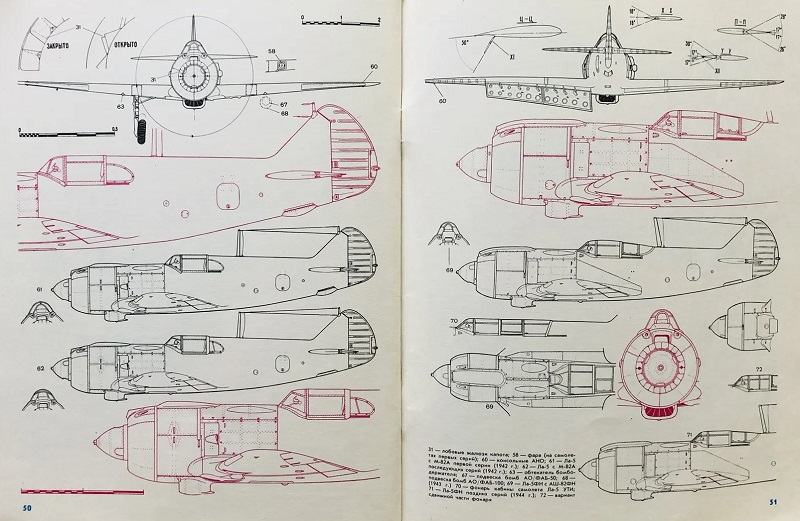

Стр.46-52 Ла-5. . Масштаб 1/50. Деталировка 1/25. Компоновочная схема, кабина, приборная доска, шасси.
СОДЕРЖАНИЕ
Истребительная авиация

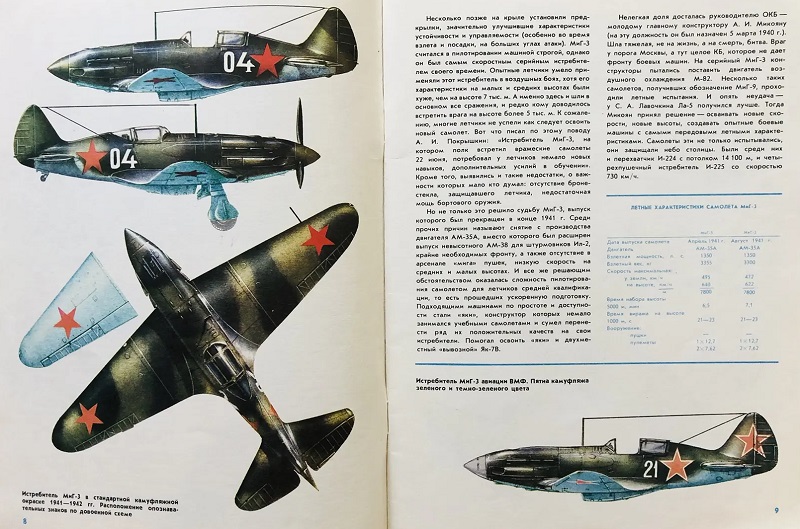

Истребитель МиГ-3
Конструкция самолета МиГ-3
Чертежи самолет МиГ-3
Истребитель ЛаГГ-3
Конструкция самолета ЛаГГ-3
Чертежи самолет ЛаГГ-3

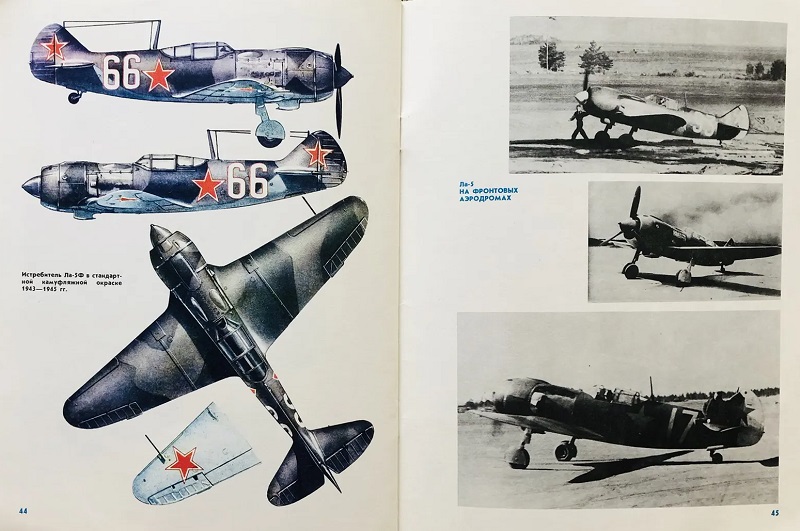

Истребитель Ла-5
Конструкция самолета Ла-5
Чертежи самолет Ла-5
О моделях-копиях самолетов
Стр.6
Схема развития самолета «МиГ»
(рисунки боковых проекций)
1. И-200 № 1 (1940 г.)
2. И-200 № 2 (1940 г.)
3. И-200 ... ... ...
4. МиГ-1 ... ... ... ...
5. МиГ-3 ... ... ... ...
6. МиГ-3 ... ... ... ...
7. МиГ-3 ... ... ... ...
8. МиГ-М-82 ... ... ... ...
9. И-211 ... ... ... ...
10. И-230 ... ... ... ...
11. И-231 (1943 г.)
Стр.7
■ А.И. Покрышкин
|
